Vroom paigaldus





Vroomi tsentraaltolmuimeja tarvikute paigaldaminevroom10

Vroomi tooteid saab paigaldada nii kodu siseruumidesse kui garaaži.

Millistes ruumides Vroomida?





vroom11Vroom kappidele

Tänu kitsale profiilile ja kompaktsele disainile saab Vroomi paigaldada tavalistesse kappidesse, ilma et oleks tarvis neis midagi muuta. Seade, mille saab ühendada tsentraaltolmuimeja torustikuga, võib asuda ka köögilettide ja tööpinkide all või kappides teiste suurte kodumasinate juures.









vroom12Vroom garaažidele
Garaažidele mõeldud Vroomi saab paigaldada lakke, et võimaldada autode, paatide, mootorrataste, põrandate, tööpinkide ning akende ja uste raamide kiiret ja mugavat puhastamist. Selle saab kinnitada samasuguste kronsteinidega, mida kasutatakse ka automaatse ukseavaja jaoks.











Tsentraaltolmuimeja vooliku adapteri Vroom18 paigaldamine

1. Enne kapi paigaldamist pange Vroom-kapi põhjast kronsteini eemaldamiseks harilik kruvikeeraja mõlemal pool paigalduskronsteini olevatesse vabastussakkidesse, nagu joonisel näidatud.

Vroom kataloog + paigaldusjuhend_page5_image9Vroom kataloog + paigaldusjuhend_page5_image7Vroom kataloog + paigaldusjuhend_page5_image5Vroom kataloog + paigaldusjuhend_page5_image8

2. Võtke kapist välja pappšabloon

Vroom kataloog + paigaldusjuhend_page5_image3

3. Asetage paigalduskronstein šabloonile. Kinnitage viie kruviga, nagu joonisel näidatud

Vroom kataloog + paigaldusjuhend_page5_image6

4. Eemaldage pappšabloon.

Vroom kataloog + paigaldusjuhend_page5_image4

5. Vroom-kapi paigalduskronsteinile paigaldamiseks suruge see joonisel näidatud viisil oma kohale. Õige paigaldusasendi puhul kinnitub kapp klõpsuga oma kohale.

Vroom kataloog + paigaldusjuhend_page5_image10

6. Ühendage tolmuimeja torustik kapi taga Vroomi liitmikuga, nagu joonisel näidatud. Ärge kasutage liimi, vaid liimivaba paigaldust.

Vroom kataloog + paigaldusjuhend_page5_image1

7. Ühendage kapi taga madalpingejuhtmed.

Vroom kataloog + paigaldusjuhend_page5_image2





Tsentraaltolmuimeja vooliku adapteri Vroom18 kasutamine

1. Lülitage sisse. Tõstke lihtsalt käepide üles, kuni Vroom lülitub klõpsuga sisse. Seejärel tõmmake käepide välja.

Vroom kataloog + paigaldusjuhend_page6_image2

2. Lukustage voolik. Tõmmake voolik vajalikus pikkuses välja. Seejärel pöörake vooliku kinnihoidmiseks voolikulukk alla, nagu joonisel näidatud.

Vroom kataloog + paigaldusjuhend_page6_image3

3. Imege tolmu, hoides vooliku käepidemest kinni. Käepideme ümar ots võimaldab tolmu imeda ilma manust paigaldamata.

Vroom kataloog + paigaldusjuhend_page6_image4

4. Lisatarvikute kasutamine. Libistage tööriist või varras kindlalt voolikukäepideme otsale. Varda pikkuse reguleerimiseks vajutage varda nuppu.

Vroom kataloog + paigaldusjuhend_page6_image6 Vroom kataloog + paigaldusjuhend_page6_image7

5. Pärast tolmuimemist. Pärast tolmuimemist pöörake voolikulukk üles.

Vroom kataloog + paigaldusjuhend_page6_image8

6. Laske voolikul kokku kerida. Asetage käsi käepidemele. Vroom voolik kerib automaatselt kokku.

Vroom kataloog + paigaldusjuhend_page6_image9

7. Pange käepide hoidikusse. Pange käepide rohelise nupu sisse ja laske see joonisel näidatud viisil hoiuasendisse. Vooliku adapter Vroom lülitub automaatselt välja.

Vroom kataloog + paigaldusjuhend_page6_image5



Vroomi paigaldamine garaaži

1. Kontrollige aukude asukohti, et teaksite milliseid nendest kasutada.

Vroom kataloog + paigaldusjuhend_page7_image2

2. Paigaldage üks puidukruvi koos seibiga laetala keskele. Jätke vastavalt joonisele lae ja seibi vahele 32mm.

Vroom kataloog + paigaldusjuhend_page7_image4

3. Asetage laekinnituse ava seibi kohale. Seejärel lõkake kinnitus vastavalt joonisele paika. See hoiab kinnitusi paigas, sellal kui Te paigaldate teisi kruvisid. Kasutage seibe iga puidukruvi jaoks.

Vroom kataloog + paigaldusjuhend_page7_image3

4. Nüüd peaks paigaldis vastama antud joonisele.

Vroom kataloog + paigaldusjuhend_page7_image7

5. Paigaldage ülejäänud kolm seibidega puidukruvi veendudes, et need oleksid keeratud korralikult talade keskele. Keerake ka erimene puidukruvi korralikult kinni. Kinnitus peaks olema nüüd stabiilselt kinnitatud.

Vroom kataloog + paigaldusjuhend_page7_image6

6. Lükake otstesse nelinurksed korgid.

Vroom kataloog + paigaldusjuhend_page7_image5

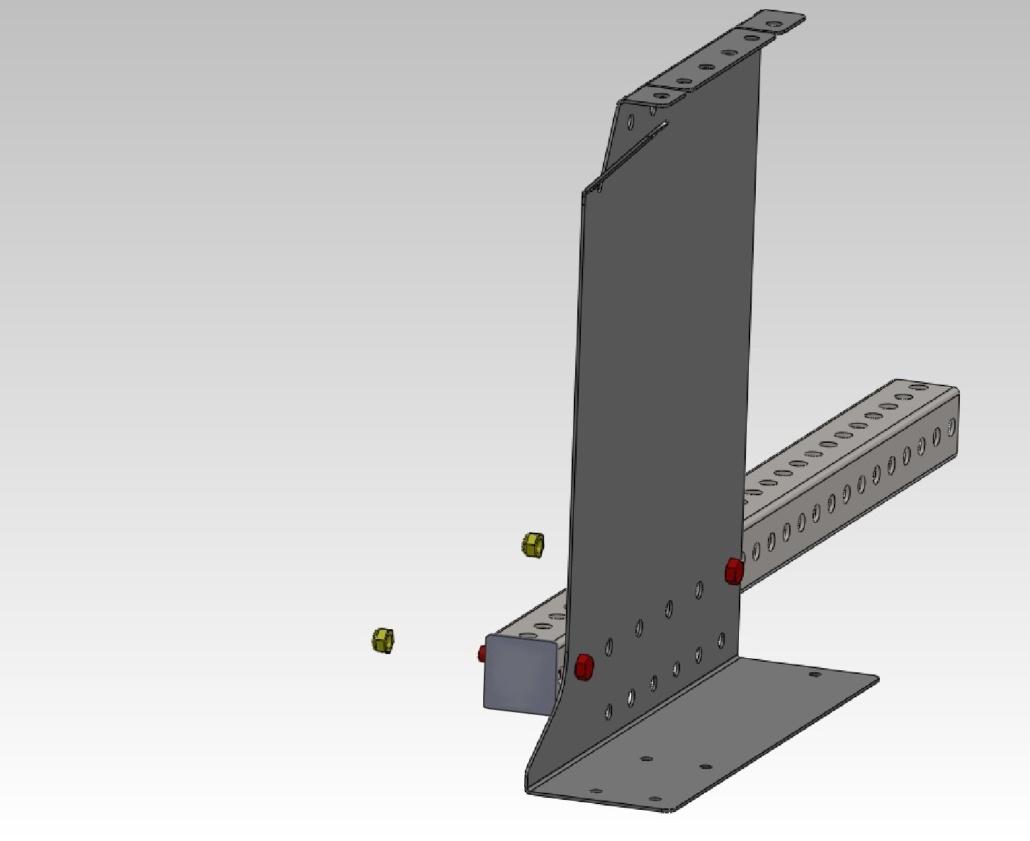

7. Kinnitage garaažikinnitus vastavalt joonisele nelinurkse toru külge.

Vroom kataloog + paigaldusjuhend_page8_image4Vroom kataloog + paigaldusjuhend_page8_image5

8. Kui nelinurkne toru on liiga pikk, siis lühendage vabaks jäänud osa. Keerake kõik kruvid korralikult kinni.

Vroom kataloog + paigaldusjuhend_page8_image6

9. Paigaldage Vroom vastavalt joonisele kinnitusse. Õige paigalduse korral asetub see tuntavalt oma kohale. Fikseerige Vroom käsikruviga.

Vroom kataloog + paigaldusjuhend_page8_image3

10. Kinnitage Vroom tugevalt laekinnituse külge. Poldid tuleks kinnitada läbi kinnituse kõrvutiasetsevate külgede.

Vroom kataloog + paigaldusjuhend_page8_image2

11. Ühendage paigaldamise lõpule viimiseks torustiku ja toitekaabliga. Selleks, et jätta piisavalt ruumi kõrgetele sõidukitele, peaks käepideme alaosa ja põranda vahele jääma 203 cm.

Vroom kataloog + paigaldusjuhend_page8_image1
